福士接头使用方法及Voss接头基本参数

福士接头230系列是商用车，气动管路上最常用的接头。
主要由快捷插接头、螺母座、锁位卡簧和橡胶垫圈4个部分组成。
福士接头铜常选用黄铜材质，由于黄铜材质加工性好，并且有较好的密封性。当然为了降低成本，也有部分厂家选用碳钢材料生产。

密封原理：
1、通过接头内芯上的竹节逆齿造型实现与尼龙管之间的密封连接和固定。
2、快插接头和螺母座之间以O型圈与金属内壁的配合而密封。
3、在阀体上采用O型圈和螺纹的双重密封。
4、在摄氏零下40度、室温条件和摄氏100度下都能达到密封效果。
5、密封效果不受锁紧机构影响。

安装过程：

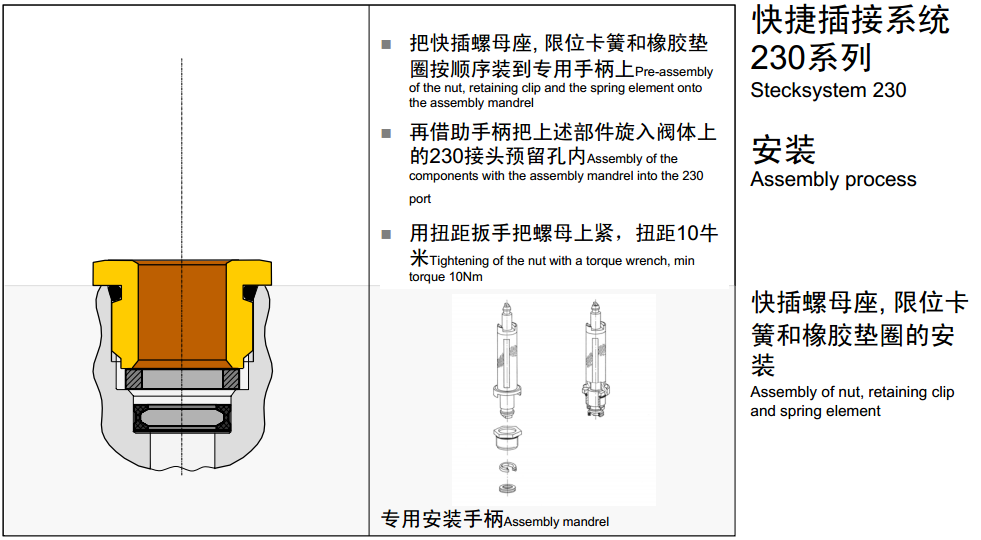

如图所示用专用工具依次装入橡胶垫圈、锁位卡簧和螺母座

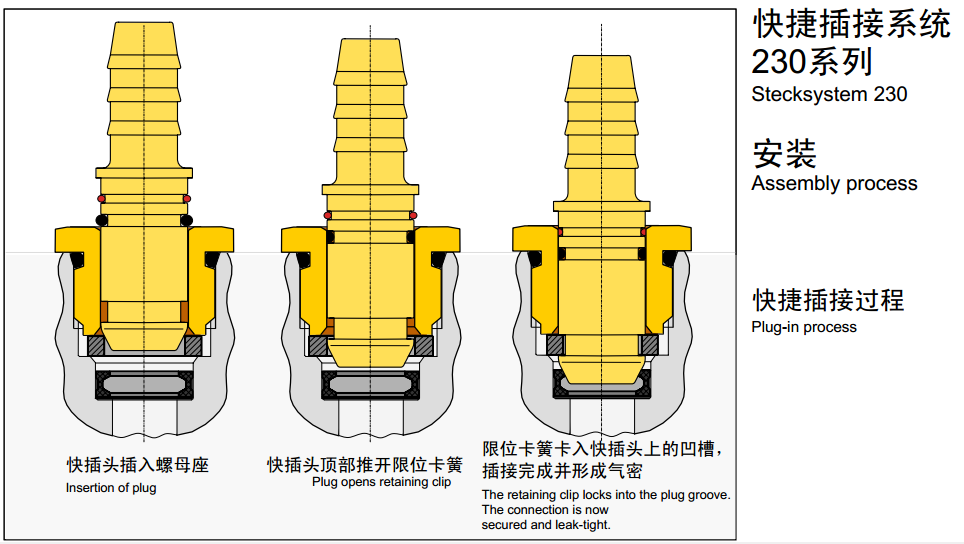

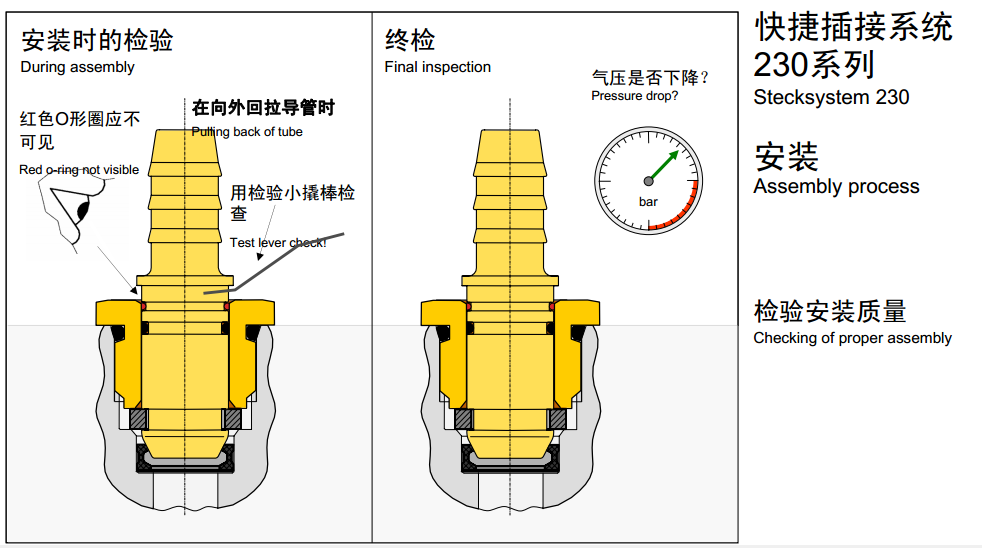

如图所示将快捷插接头插入螺母座中，并且插入到位。福士接头的检测分为两个阶段：安装检测与最终检测。
